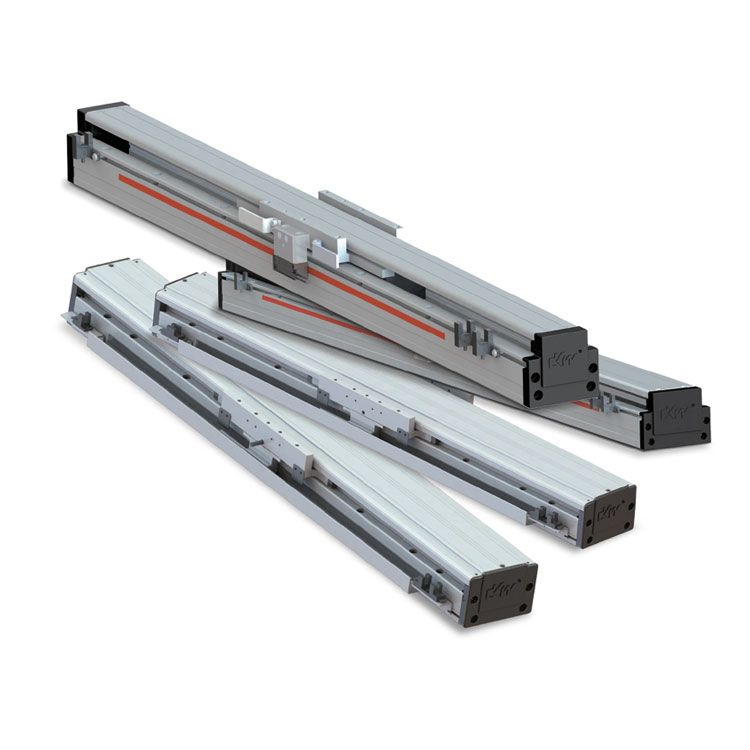

Servotronix高創直線電機CDLB系列

Servotronix高創CDLB系列直線電機配置和性能參數

配置
電機：M1-W030  電源線長：200mm

驅動：持續電流：2.5A 峰值電流：10A

反饋：標準：DMT-010 1.0μm分辨率 配線長度：200mm

高精度：DH-010 1.0μm分辯率 配線長度：200mm

導軌：內嵌式雙導軌

性能參數
推力：持續推力23.8N 峰值推力：95N

負載：在加速度1G、速度500mm/s、駐留時間0.2s、運行620mm行程情況下  水平安裝:負載≤4kg， 側掛安裝:負載≤2kg，更高運行限速1000mm/s
精度：標準：重復精度：±5μm
高精度：重復精度：±2μm

直線度：±10μm/300mm

模組重量：80mm行程1.8kg（每增加60mm行程增加0.32kg）

安裝方式：水平安裝/側掛安裝
