以色列高創Servotronix伺服系統BDHDE產品端口使用說明書

Servotronix Motion Control開發、制造標準和定制自動化解決方案，尤其專注于運動控制業務。幾十年來，公司相繼開發了數代高性能伺服驅動器系列和運動控制解決方案，專為客戶應用量身打造，使其符合各行業客戶在形式、搭配、功能和成本方面的規格要求。Servotronix 的客戶群體遍及全球，包括領先的機床制造商和自動化系統供應商。公司的宗旨是為客戶提供優質產品、具有成本效益的解決方案，并準時交付。

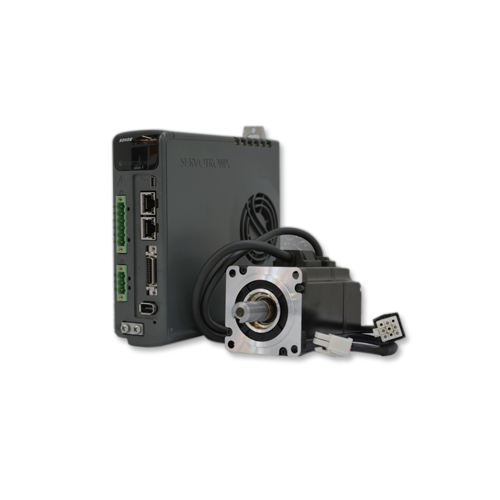

BDHDE伺服驅動器 - 擁有電子銘牌MTP功能，達到即插即用的效果，無需 做任何電機安裝設置。那么這款伺服驅動器需要什么配件才能發揮其性能呢？下面是BDHDE伺服驅動器端口定義、電機接線實例以及電池盒說明書：

SENSAR編碼器的電池盒

當編碼器主電源的5V供電斷開或中斷時，sensAR磁性式旋轉編碼器需要使用外部備用電池來保持多圈位置。

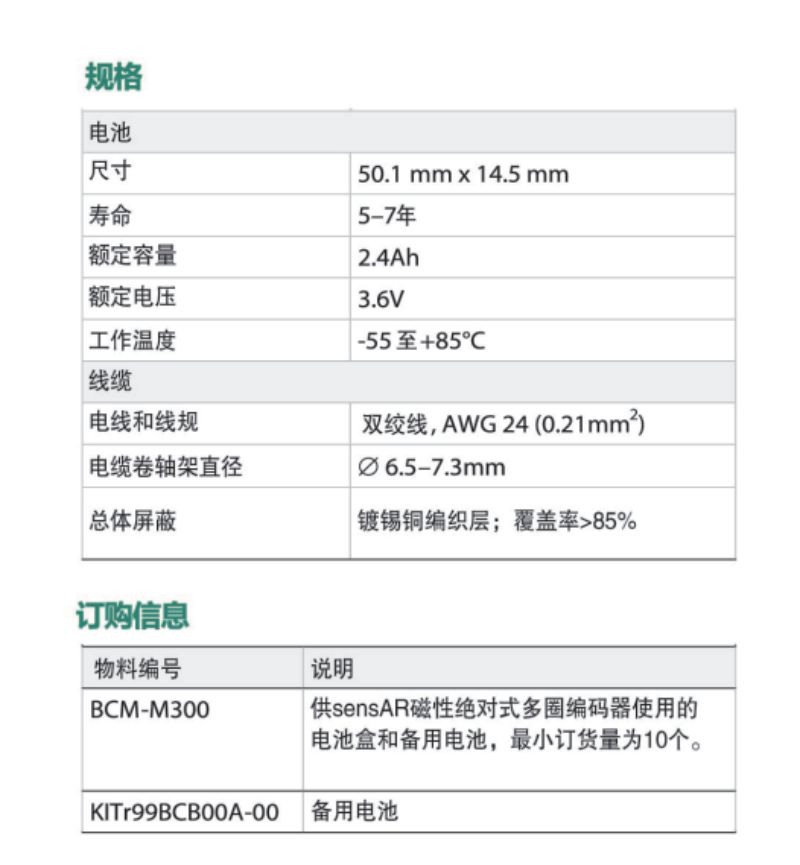

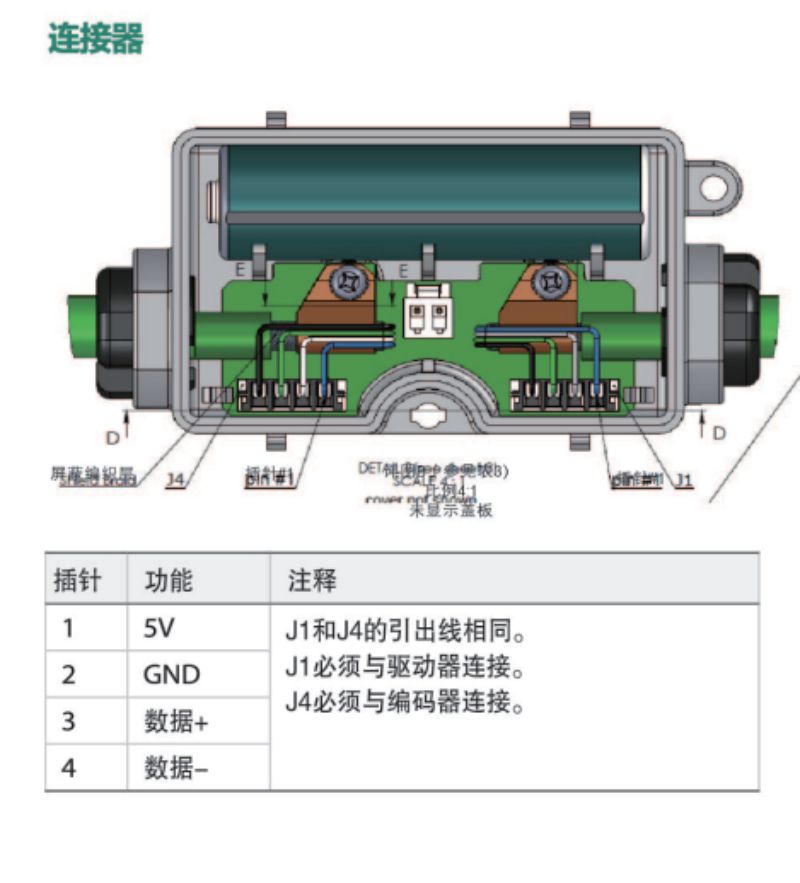

BCM-M3是一種供SE36E-M34和SE36E-M36型號sensAR編碼器使用的電池盒，該電池盒安裝在編碼器反饋線纜上，包含一個外殼和一個用于調節編碼器供電的電子版。

安裝BCM-M3電池盒的反饋線纜實例

電機接線連接

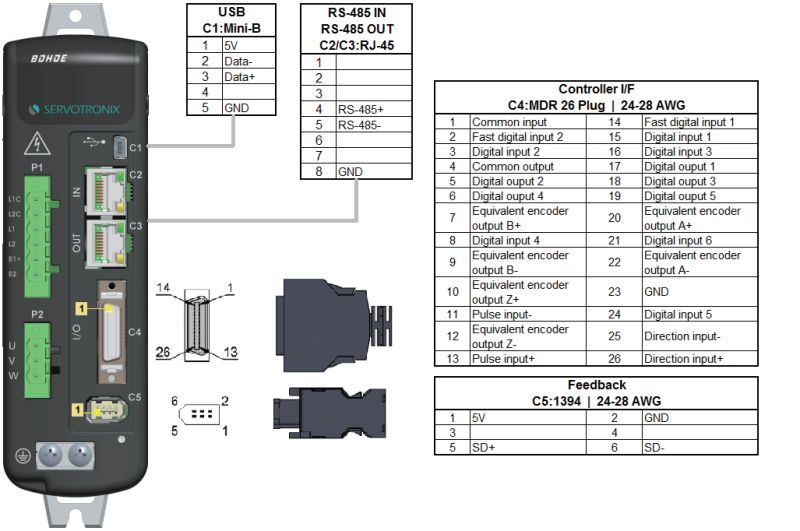

BDHDE AP型伺服驅動器

BDHDE EB型伺服驅動器
