TOYO東佑達絲桿滑臺ETH5馬達左折(BL)右折(BR)安裝操作步驟

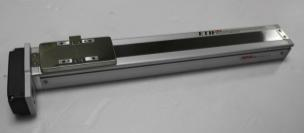

1、將滑臺平整放置于桌面。

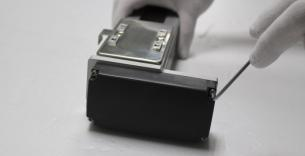

2、先拆卸皮帶輪外殼 4 顆螺絲。

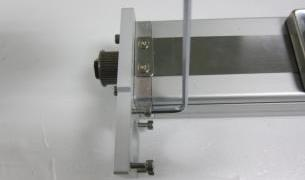

3、將馬達轉折板鎖附螺絲卸下。

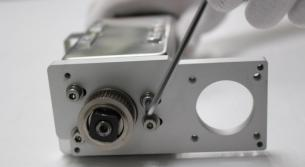

4、將馬達轉折板 4 顆螺絲放鬆至可左右移動即可。

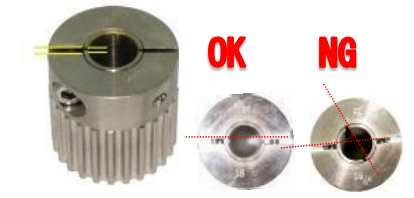

5、三件夾緊式皮帶輪，鎖附到馬達上前需確認兩側夾緊溝有內外對齊。

6、須注意皮帶輪與馬達中間需預留空隙。

7、圖片中皮帶輪與馬達未保留空隙，為錯誤示意圖。

8、馬達鎖附時，需注意馬達出線位置。

如圖鎖附左上角馬達螺絲，并先不可鎖緊。 其二鎖附右下角馬達螺絲，不可鎖緊。完成以上動作后，避免馬達鎖附傾斜后，即可將 2 顆馬達螺絲鎖緊。

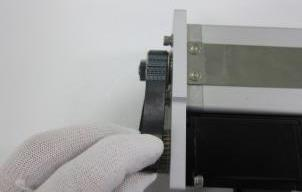

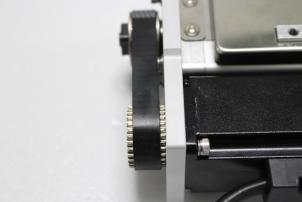

9、先將馬達環帶套入螺桿端鎖附之皮帶輪。

10、再將馬達環帶套入馬達端鎖附之皮帶輪。

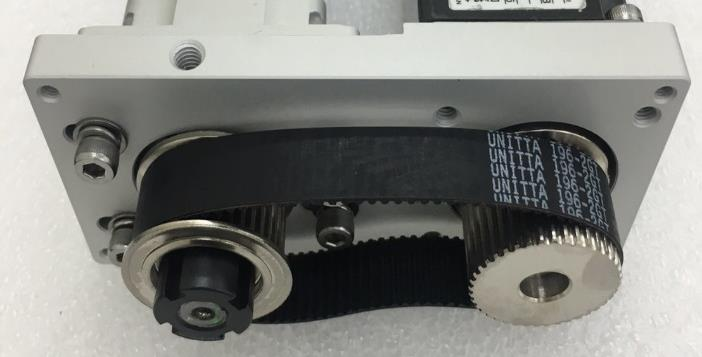

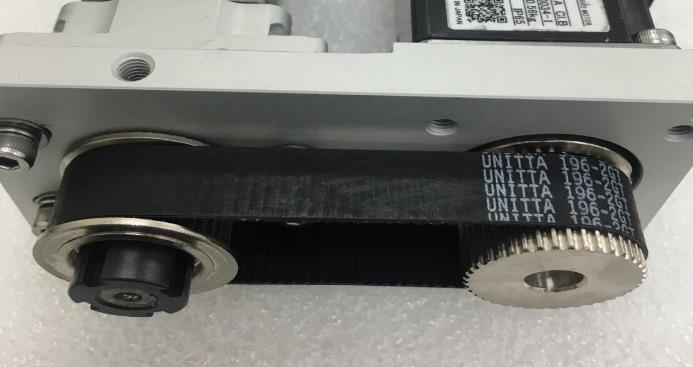

11、需注意皮帶位置須保持置皮帶輪中間。

12、調整馬達轉折板至所需環帶鬆緊度,并鎖緊螺絲。環帶是否過鬆或過緊，皮帶輪要鎖緊，然后請參考張力表重新調整。

13、環帶太鬆時，可能會發生跳齒無法作動的現象。

14、環帶太緊時，會造成環帶變型、損壞，與馬達和馬達軸心可能損壞，并且

有異音、螺桿偏擺產生。

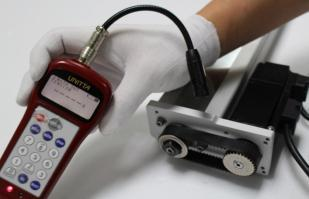

15、使用皮帶張力計確認皮帶張力是否正確。請參考【附表 1】螺桿型滑臺皮帶張力值表。

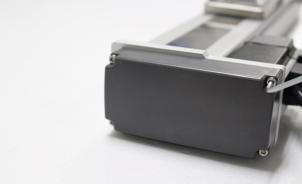

16、蓋上皮帶輪外蓋并鎖上 4 顆固定螺絲。

17、即完成馬達組裝。
