皮帶傳動滑臺馬達怎么安裝

皮帶傳動滑臺采用導軌+皮帶結構，剛性強，安裝方便，可上下鎖螺絲固定，可追加外部加油嘴，保養簡單方便，電機安裝方向多種多樣，下面萬里疆告訴您皮帶傳動滑臺馬達怎么安裝？

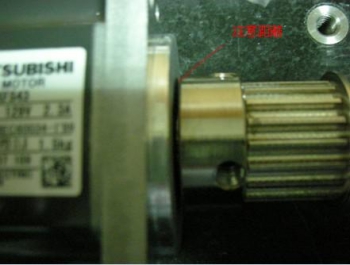

1、首先先將馬達端皮帶輪裝至馬達軸心內(千萬不可以敲打)，如裝不進可先研磨皮帶輪內部毛邊直至可裝進為止，馬達皮帶輪需與馬達法蘭面距離1mm ；

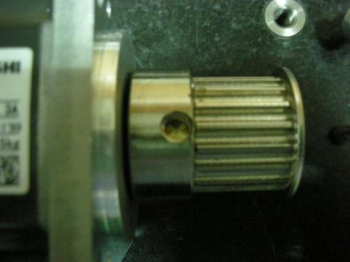

2、再將銅片裝進固定孔內(共兩孔)

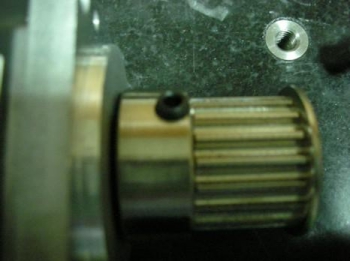

3、鎖上止付螺絲(先不要鎖緊)

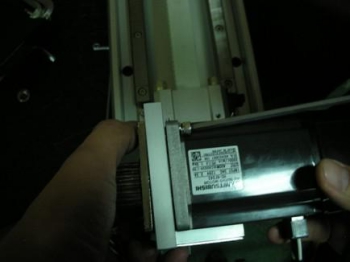

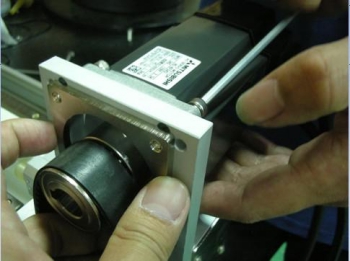

4、再將馬達軸心裝進固定板內

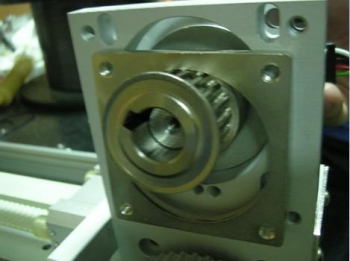

5、先裝一顆螺絲將固定板固定住

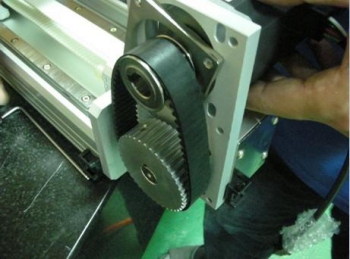

6、再將皮帶裝上齒輪上(馬達未固定)

7、固定馬達固定板(不要鎖緊)

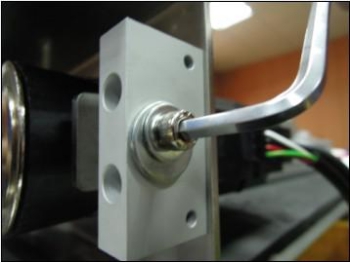

8、使用迫緊板使馬達往外拉后鎖上馬達固定螺絲

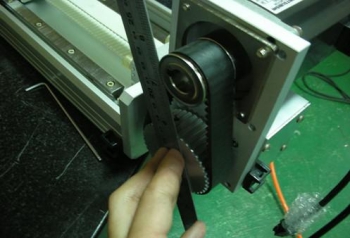

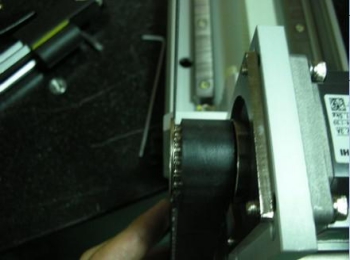

9、使用平面工具來校正兩皮帶輪是否平行

10、下方齒輪之外緣需在上方齒輪的擋片范圍內，校正完后需將兩齒輪的止付螺絲都鎖緊

11、再鎖上蓋板即完成
