絲桿步進電機工作原理和選型應用

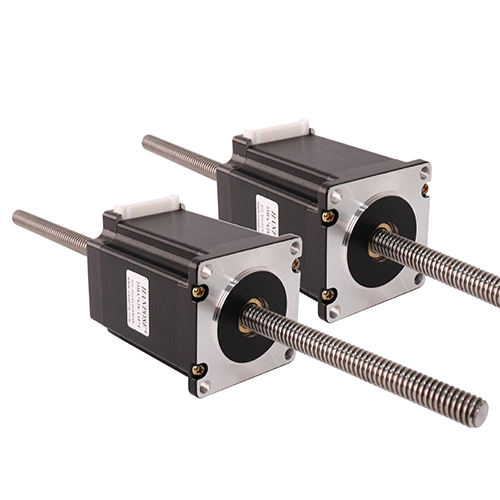

什么是絲桿步進電機

絲桿步進電機或稱直線步進電機或線性步進電機，在電機內部把旋轉運動轉化為線性運動。適用于行程不長、空間緊湊，重復定位精度一般，速度不快的場合，價格實惠。若需要特殊需求的場合，可選配剎車器和編碼器。

絲桿步進電機產品特性是什么

1、高壽命

因采用了自潤滑的復合材料梯形絲桿螺帽，一般壽命在500km-1000km

2、結構簡單，維護方便

絲桿步進電機因傳動機構簡單，減少了工程師選型和組裝的時間，也避免了設備空間的浪費

按結構類型可分類

外部驅動式：適應行程≤650，絲桿轉動，螺母做直線運動

貫通軸式：適應行程≤1000，螺母轉動，絲桿做直線運動，絲桿需止轉

固定軸式：適應行程9-63.5，螺母轉動，絲桿做直線運動伸出軸不需要止轉

實際應用案例

絲桿步進電機可廣泛應用于包括紙質校準、流體測量、位置移動等諸多領域，典型的應用包括X-Y工作臺、醫療設備、半導體設備、環保設備、自動機器人、3D打印機等。
