保養方式

（一）本公司滑臺出貨前，在動態及靜態方面均采嚴格品貨管制，確保客戶使用上的精度及順暢。

（二）客戶于滑臺正常使用第2個月后，建行第一次保養，以后每月保養一次，碓?；_(tái)之順暢。

（三）保養所使用潤滑油規格

1、滾珠螺桿保養油為一般市售潤滑油，粘度建議為30～40cst的潤滑油。

2、綜性滑軌保養油為一般市售渭滑油，粘度建議為30～150cst的潤滑油。

3、無塵系列保養油為無塵專用潤滑油。

（四）每月保養時可同時檢查Sensor的感知光電區是否有異物或灰塵，如果有，可以用乾式無塵布擦拭。

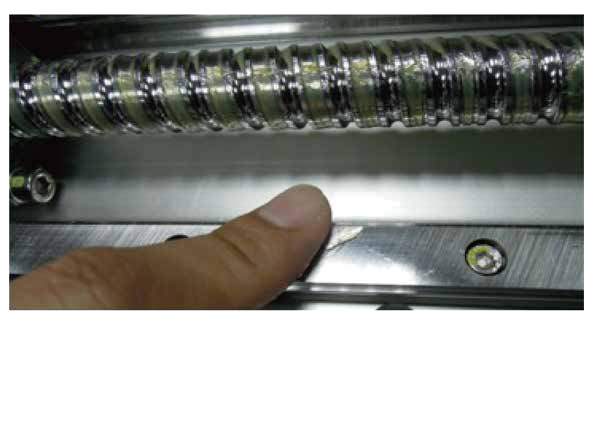

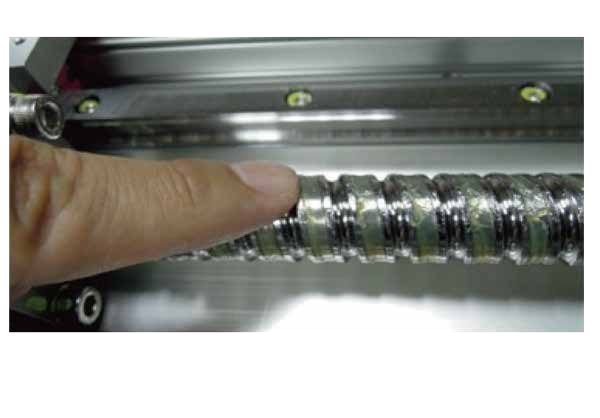

將潤滑油平均涂抹在螺桿及導軌上，重復推動移動座后再將多余油脂擦掉

SATA線性模組簡易維修

異常原因 排除方法

1、電源投入時產生異音

（a）調整伺服驅動器內參數“機械共振抑制”數值

（b）調整伺服驅動器內參數“自動調諧”數值

2、馬達運轉時產生異音

（a）調整伺服驅動器內參數“機械共振抑制”數值

（b）調整伺服驅動器內參數“自動調諧”數值

（c）檢查馬達剎車是否釋放

（d）檢查機構是否因搬運碰撞產生變形

3、馬達運轉時滑臺不順暢

（a）檢查馬達剎車是否釋放

（b）將馬達與伺服定位滑臺分離，用手推移動座，判斷問題點原因

（c）檢查聯軸器固定螺絲是否松動

（d）檢查伺服滑臺移動區是否有異物掉落

4、伺服定位滑臺行走距離與實際距離不一樣

（a）檢查輸入行走數值是否正確

（b）檢查導程輸入數值是否正確

5、馬達運轉ON，滑臺沒有移動

（a）檢查馬達剎車是否釋放

（b）檢查聯軸器固定螺絲是否松動

（c）將馬達與伺服定位滑臺分離，判斷問題點原因

保固期限

1. SATA模組出廠后移動時間2400小時或1年以先到達時限為準

2. 由SATA模組出廠后18個月
