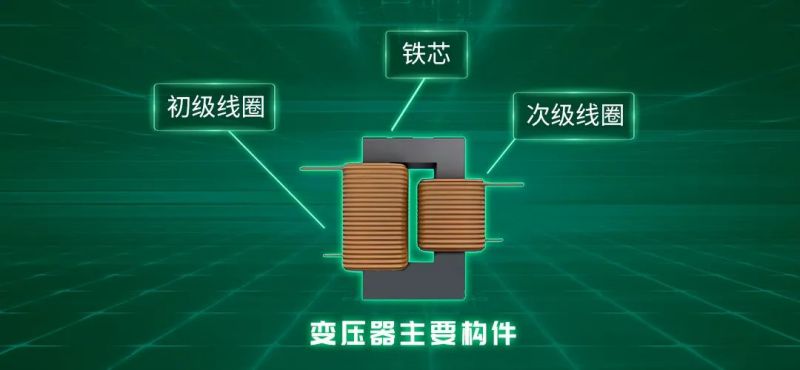

日常生活中，注意觀察會留意到在電視機、收音機、電源開關中各式各樣的變壓器，常見的有應用于收音機作選頻、級間耦合用中頻變壓器；用于各種家用電器變壓的電源變壓器；用于電源穩壓的開關電源變壓器。變壓器是利用電磁感應原理來進行變換交流電壓的一種器件，其主要構件包括初級線圈、次級線圈、鐵芯。
變壓通過線圈匝數變化來實現

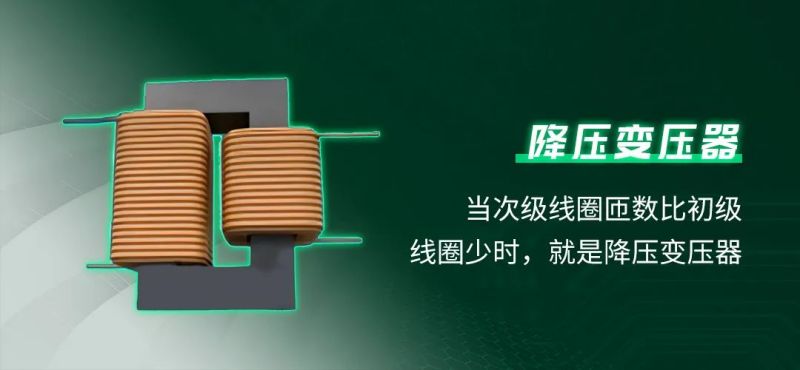

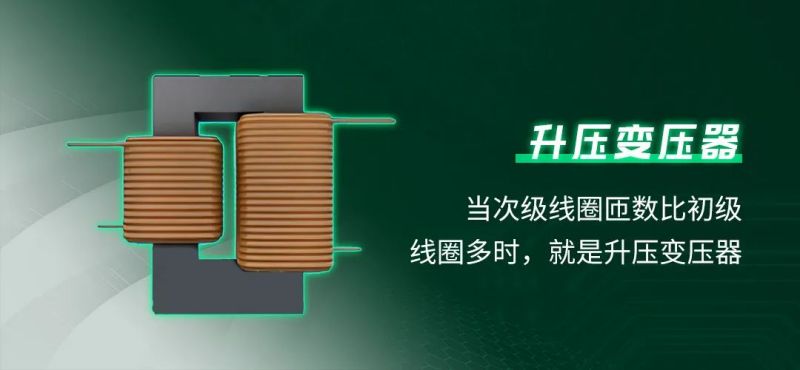

變壓器最常見的是在電源里作為變換電壓、隔離來使用。想要輸出不同的電壓，主要通過改變線圈的匝數比來實現，簡單來說，初、次級線圈的電壓比等于初、次級線圈的匝數比。
銅線纏繞有“神器”--繞線機

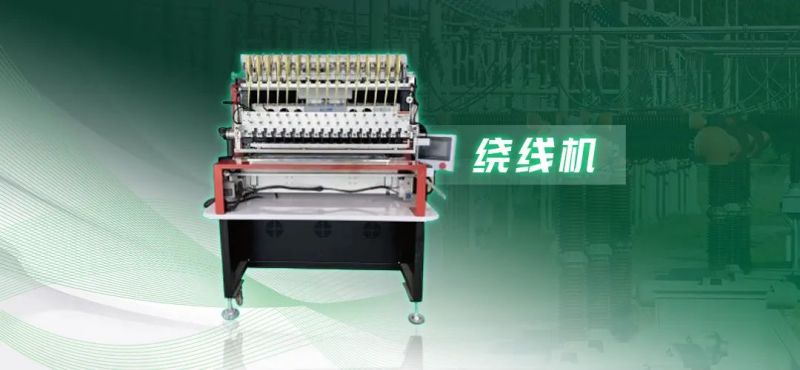

銅線圈的均勻分布對于變壓器是至關重要的，鐵芯上銅線纏繞一般由繞線機完成。繞線機是電子電器行業中廣泛使用的一種重要加工生產設備，其用途是使用漆包銅線繞制電感線圈，多用于變壓器、環形鐵芯調壓器、電流互感器等應用場景中。
繞線機是一種對速度、精度控制要求較高的機械設備，要求控制系統能夠提供非常、平滑的線速度和靈活的換向能力，因此制造繞線機離不開高性能的DS2伺服方案。
繞線機“絲滑”運作流程
繞線機設備啟動后，高創DS2伺服系統開始帶動配線機構做回零動作，排線電機回原點，同時繞線電機轉動到開始角位置。把線穿好引在排線輪上和繞線軸上，此時繞線電機啟動持續運轉，同時排線電機跟隨排線進行纏繞，繪制的圈數達到設定的數值后，排線電機反向繞線，直到繞線的層數達到設定值，排線和繞線伺服系統停止。

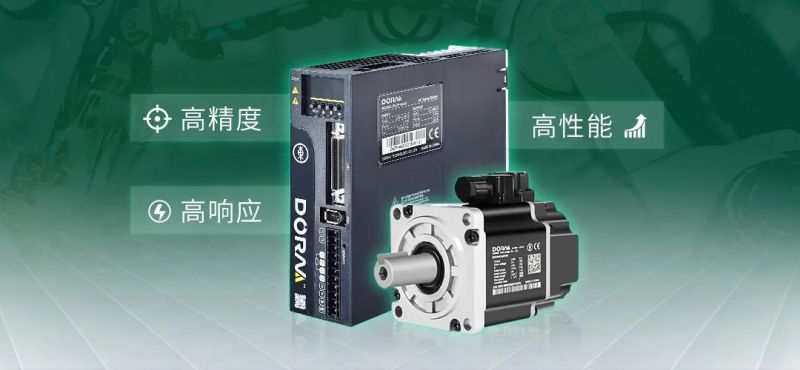

DS2伺服方案強勢打輔助，繞線機線圈纏繞又快又準

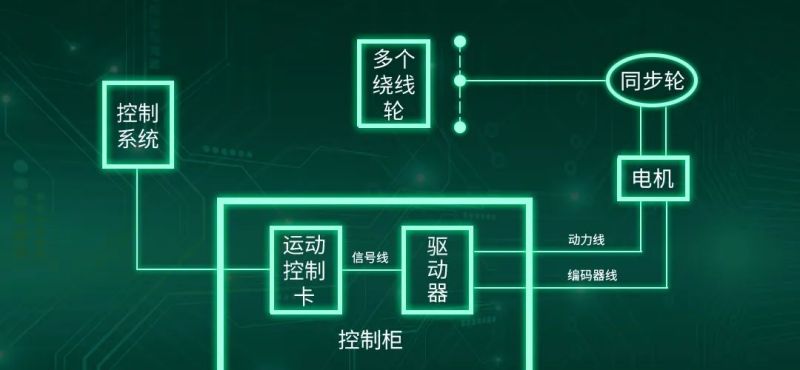

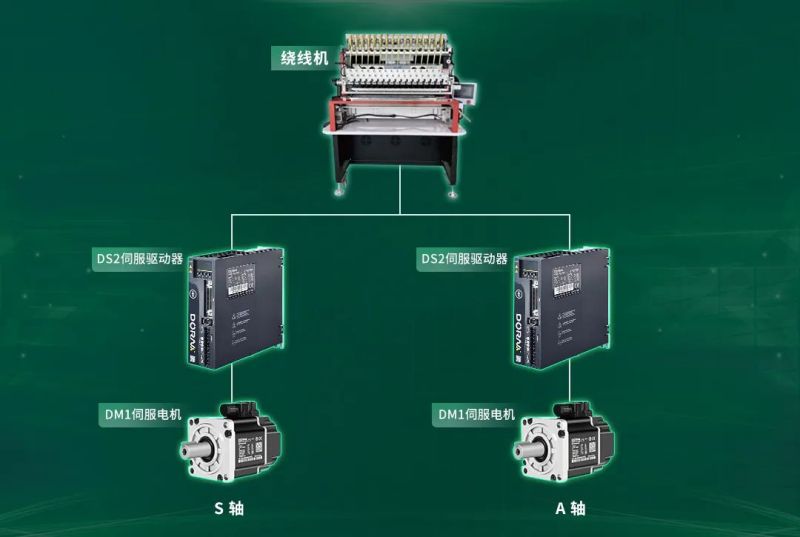

繞線部分繞線頭由DS2伺服驅動器驅動和DM1伺服電機驅動， 繞線伺服電機通過同步帶傳動至繞線主軸上， 傳動速比可以根據繞線線徑的要求設計， 以滿足不同線徑的電機繞線生產效率的要求。
擴展軸部分采用DS2伺服驅動器配合DM1伺服電機，通過帶動配線機構做回零動作。繞線機技術水平的提高依賴于各運動執行部件特性的改善以及功能擴大，將DS2伺服系統作為其主要驅動單元，對設備部件位置、速度進行精準控制。
DS2伺服系統主要是對繞線機主軸啟/停角度進行精準的位置控制，主軸控制是要求更高的，不僅對繞線機主軸的運動速度和位置精度的控制有嚴格要求，而且在主軸與排線部分聯動時，還要求主軸與其他部件有很好的動態配合，才能保證線圈整齊、美觀度和繞線效率及良品率。
繞線機設備充分結合了DS2伺服系統的高精度、高響應、高性能等優點，繞線后工件精度高，排線緊密，換向柔和，各項指標都達到要求，達到提質增效的作用
使用DS2伺服系統后繞線機達到以下性能指標
01\繞線機繞線轉速至高可達到4500rpm以上
02\主軸、擴展軸速度均可達到3000rpm以上
03\飛叉到位收斂速度快，無拖尾現象
電子元器件是支撐信息技術產業發展的基石，也是保障產業鏈供應鏈安全穩定的關鍵。高創以綜合解決方案助力電子制造業提質增效為目標，支持重點行業市場應用，建立健全產業鏈配套體系，推動基礎電子元器件產業實現高質量發展。
