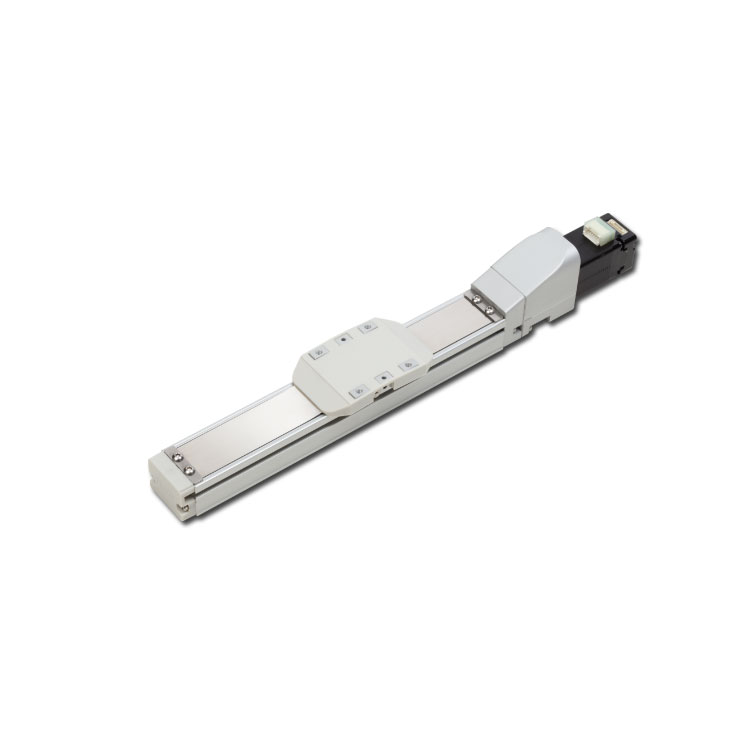

TOYO軌道內嵌式滑臺模組GTH3

TOYO軌道內嵌式滑臺模組GTH3

位置重復精度：±0.005(mm)

螺桿導程：2/8(mm)

更高轉速：3000/3600 (rpm)

更高速度：100/480 (mm/s)

更大可搬重量 / 水平使用：13/10 (kg)

更大可搬重量 / 垂直使用：5/2 (kg)

定格推力：352 / 88 (N)

標準行程：50-500 / 50 間隔

滾珠螺桿 / 基本動額定負荷：1811 / 862 (N)

滾珠螺桿 / 基本靜額定負荷：2774 / 1099 (N)

直線滑軌 / 動態水平負載：3144 (N)

直線滑軌 / 靜態水平負載：6707 (N)

固定側軸承 / 基本額定負荷：1470 (N)

固定側軸承 / 靜態容許負荷：535 (N)

*1 長行程時，會產生螺桿偏擺，需將速度調降。
